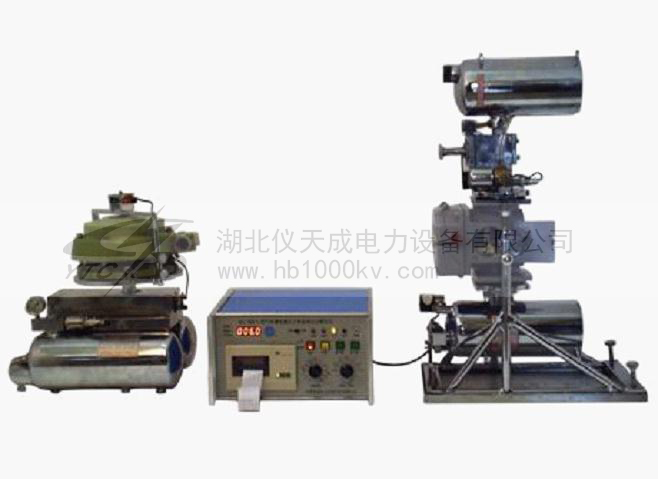

氣體繼電器泄壓閥檢測儀的試驗操作包括氣體繼電器的流量檢測、容量檢測和密封檢測；泄壓閥的開啟壓力檢測和關閉壓力檢測。使用時請遵循相應的步驟。從儀表箱中拆下部件。將探測器的油盆放在試驗臺上，可調托架（40）放在油盆內（未如圖所示），四角有調節螺絲（39），平穩調節支架..主油缸（26）和回油管（37）直立組裝，拆卸連接螺栓，除去油返回管（37）;

將帶有雙向定位板（44）的拉桿（42）與壓力油缸（26）法蘭的槽孔配合，將另一拉桿（42）與法蘭的槽孔配合，用雙手提起拉桿，將拉桿的軸放入可調支架（40）上的支撐座內，將定位銷（43）插入雙向定，板（44）的孔中，使拉桿固定在垂直位置；

        將螺母擰在拉桿上端，將回缸組件法蘭插入拉桿上部，放入墊圈，旋轉螺母位置，調整螺母，使上下組件法蘭之間的距離應能安裝被測試?yán)^電器，并將被測試?yán)^電器（8）按順序放置在主油缸法蘭上。注：繼電器頂蓋的箭頭方向應指向返回氣缸..裝配時，齒輪板的方邊與繼電器法蘭的邊緣應對稱安裝，繼電器與主油缸應相互垂直..最后，應松開兩根拉桿的下部螺母，使上齒輪板靠近繼電器法蘭，對稱擰緊上部螺母。注意：裝配過程中不要用手握住電器元件和其他元件，以免損壞或變形；注意：試驗過程中必須拆下回料桶蓋（38）??！

        拉動通過檢查過程中的中繼應完好無損，刪除結線，碎片;將氣體繼電器檢測器轉到水平狀態，調整四個角度調整螺釘（39），使液位計（30）的氣泡保持在中心位置。用戶將首次引進新的25＃變壓器油3~5kg，旋下進口油和油位口（28），并從臺面出口注入約3kg油。對于變壓器油從進氣口和油位口（28）溢油時，注油率最好，然后將檢查臺旋轉稍多一點，使主油缸的尾部略高于2cm，直到入口和油位端口（28）沒有油溢出為止。

        中繼排氣針螺母，連接到氣體排氣噴嘴繼電器（31）上的排氣軟管（32）。根據測試項目，將測試信號夾（33）夾在氣體繼電器的流量信號端子或體積信號端子上。將儀表控制箱從鋁合金箱內取出，將電源線，氣管，接口1和接口2分別連接到相應的接口，無需連接電源，將接口1和接口2鎖定..除去壓力釋放閥探測器鋁框蓋，取出固定螺栓和由鋁合金箱上蓋，氣管，接口1，接口2的兩條信號線，兩條信號線被連接到相應的壓力釋放閥面板檢測器到接口;根據泄放閥型號，大法蘭盤上安裝φ50、130；小法蘭盤上安裝φ25、80。
        瓦斯繼電器校驗儀是一款比較常規的高壓電力試驗設備，電力工作者需要熟練掌握這款設備的工作原理和試驗方法，在工作中才能事半功倍。
